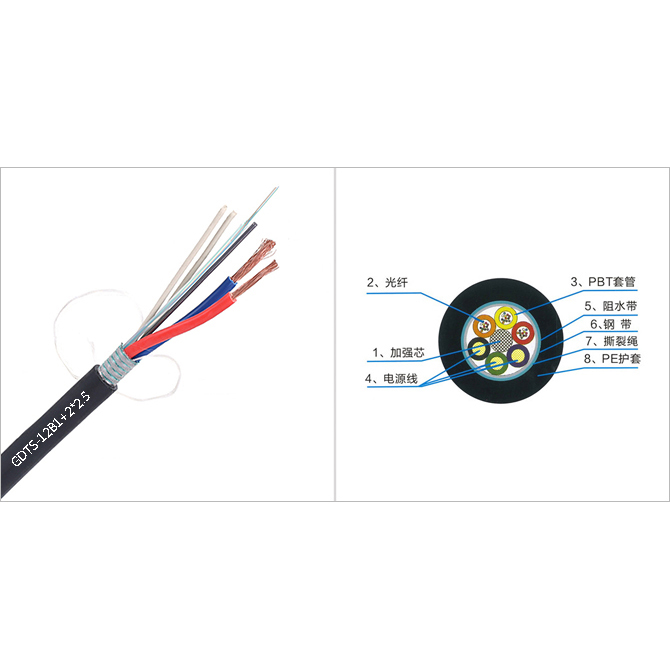

接入网用光电混合缆GDTS型光电混合缆的结构是将单模或多模光纤装入由高模量的聚酯材料做成的松套管中，套管内填充防水化合物，缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯。松套管和所需规格的绝缘铜导线围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。双面镀铬涂塑钢带（PSP）轧纹 纵包后挤制聚乙烯护套成缆。
• 光缆和电源线混合在同一根光缆中
• 光缆和电源线一次施工，缩短施工时间，节省施工费用
• 良好的绝缘，光传输和电传输信号互补干扰
• 护套抗紫外线日照和绝缘性
·GDTS光缆遵循YD/T901-2009和IEC60794-1标准.
光纤标准对照Fiber standard control |
||||
光纤类型 |
多模Multi-mode |
G.651 |
A1a:50/125 |
渐变型折射率Gradient-type refractive index |
A1b:62.5/125 |
||||
单模Single-mode |
G.652(A、B、C、D） |
B1.1常规routines |
||
G.653 |
B2 零色散位移Zero dispersion-shifted |
|||
G.654 |
B1.2 截止波长位移Cutoff wavelength shift |
|||
G.655 |
B4 非零色散位移Non-zero dispersion-shifted |
|||
光缆芯数 （以2芯递增） |
光纤数 |
缆芯 |
单管最大 |
电源线规格 |
光缆直径 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
GDTS-2~60 |
2~60 |
5 |
12 |
1.0mm²-2.5mm² |
13 |
180 |
400/1000 |
300/1000 |
